高性能平行光型ハロゲンラインヒーター HLH-50シリーズ

1.HLH-50の特徴

1)帯状に90秒で900℃以上に加熱できます
高性能ハロゲンラインヒーターHLH-50は棒状ハロゲンランプを使用した帯状赤外線加熱機器です。
昇温時間が短く、平行鏡幅50mm,平行光(焦点距離∞)で、帯状に加熱できます。

2)大出力を小型化
大出力の5kWのハロゲンランプを使用し、小型化しました。
平行光鏡の高さは50㎜です。狭い場所にも設置できます。
また、50mm幅なので2インチ(約50.8mm)と同程度です。インチ単位で設計された製品への設置も適しています。

2.HLH-50の外形写真

HLH-50の外形写真

3.HLH-50の焦点距離と焦点幅

HLH-50の焦点距離と焦点幅

下の写真は距離30㎜の箇所から耐熱煉瓦を照射したときの熱画像です。



HLH-50の焦点距離と焦点幅

熱画像をハロゲンラインヒーターHLH-50の集光鏡範囲(280mmx50mm)で10分割し、
分割した個々の範囲の最高温度を、全範囲の最高温度で除算し、耐熱煉瓦の温度分布を数値化します。



HLH-50の焦点距離と焦点幅

棒状ランプなので照射強度は均一ですが、加熱対象物への入射熱は外部に熱放散され、熱放散の少ない中心部の温度が高くなります。

4.HLH-50の昇温時間

HLH-50の昇温時間

【ご注意】
赤外線加熱では対象物の赤外線吸収率により加熱温度が変わります。
加熱時間が長いほど高温になります。

5.HLH-50の電圧と寿命

HLH-50の電圧と寿命

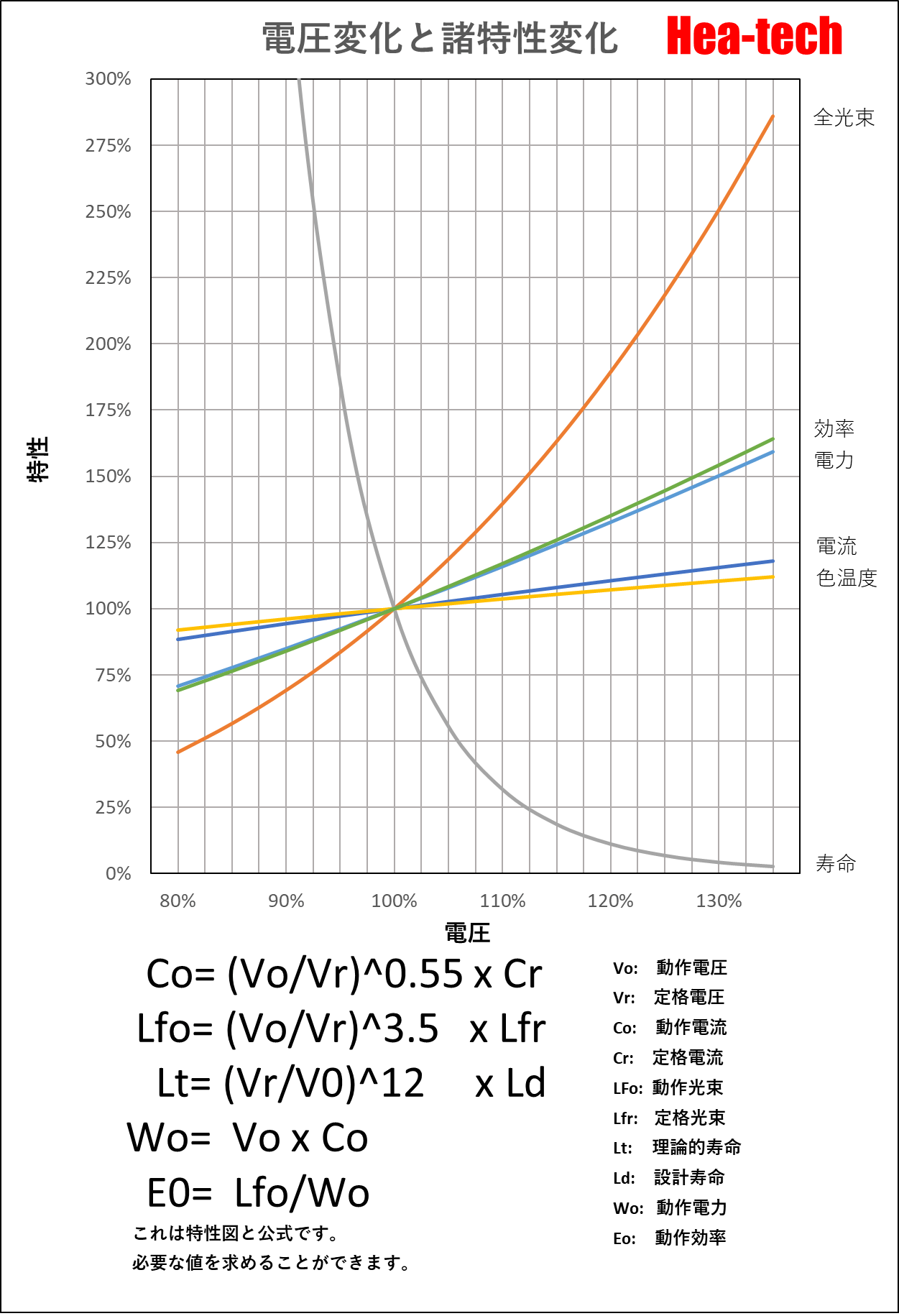

上図の様に、定格電圧から10%下げて使用すると、設計寿命が3倍に伸びます。
定格電圧から20%下げて使用すると、設計寿命が9倍に伸びます。

6.手動制御→HCVDシリーズ

手動制御→HCVDシリーズ

ハロゲンヒーター用 手動電源コントローラー HCVD シリーズの概要に移動

7.自動温度制御→HHC2シリーズ

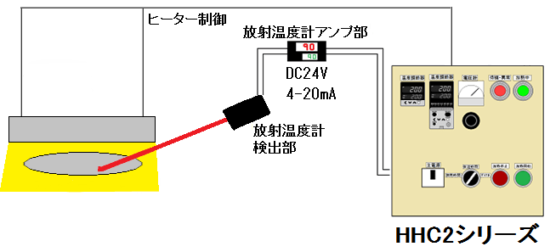

自動温度制御→HHC2シリーズ

高機能 ヒーターコントローラー HHC2 シリーズの概要に移動

8.HLH-50の構成

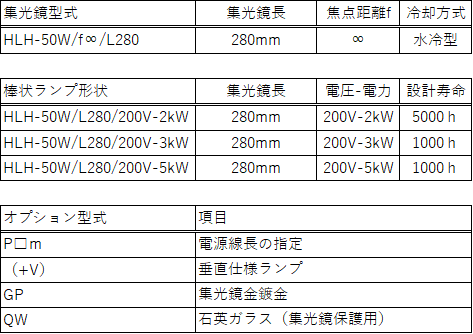

HLH-50の構成

9.HLH-50の外形図

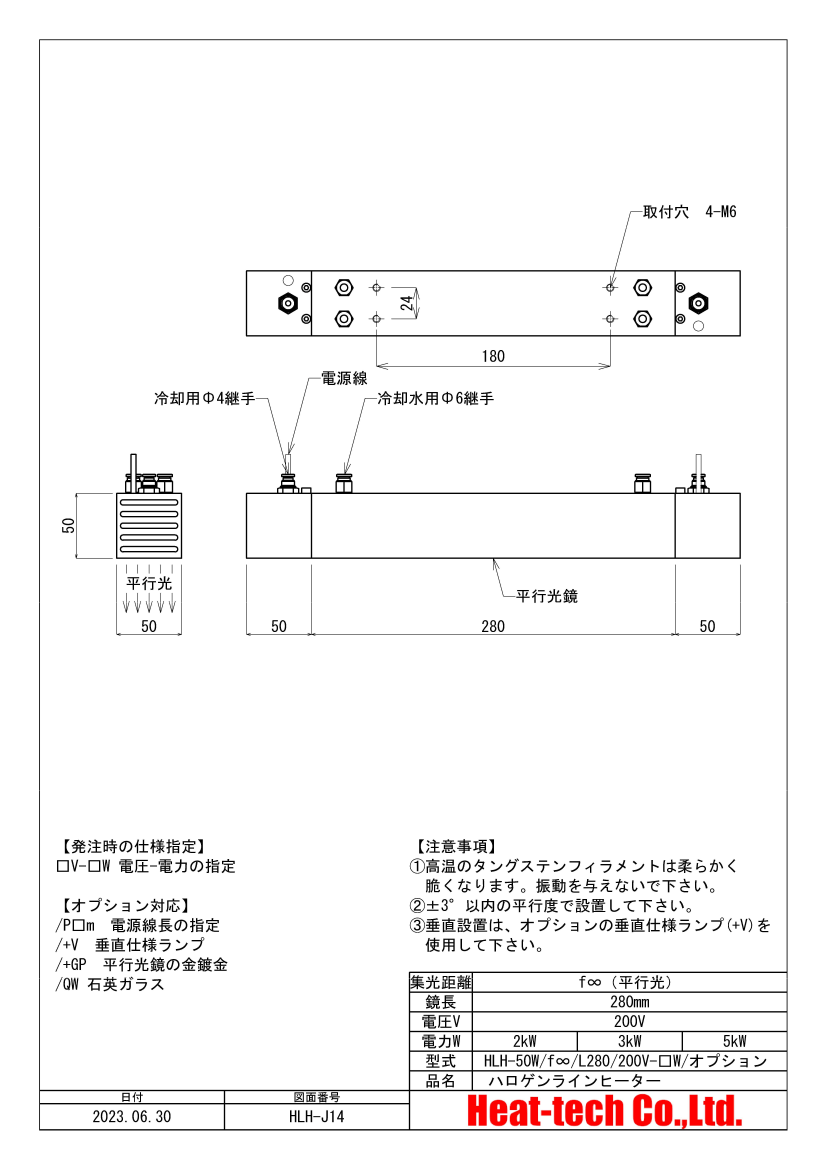

HLH-50の外形図



PDFカタログのダウンロードはこちら

ハロゲンラインヒーターPDFカタログのダウンロードはこちら

価格表はこちら
