高出力ハロゲンポイントヒーター　HPH-160 シリーズ

1.HPH-160の特徴

1)φ24のポイントを1700℃まで加熱できます。

HPH-160はハロゲンランプの光を集中させて高温加熱を実現したハロゲンポイントヒーターです。

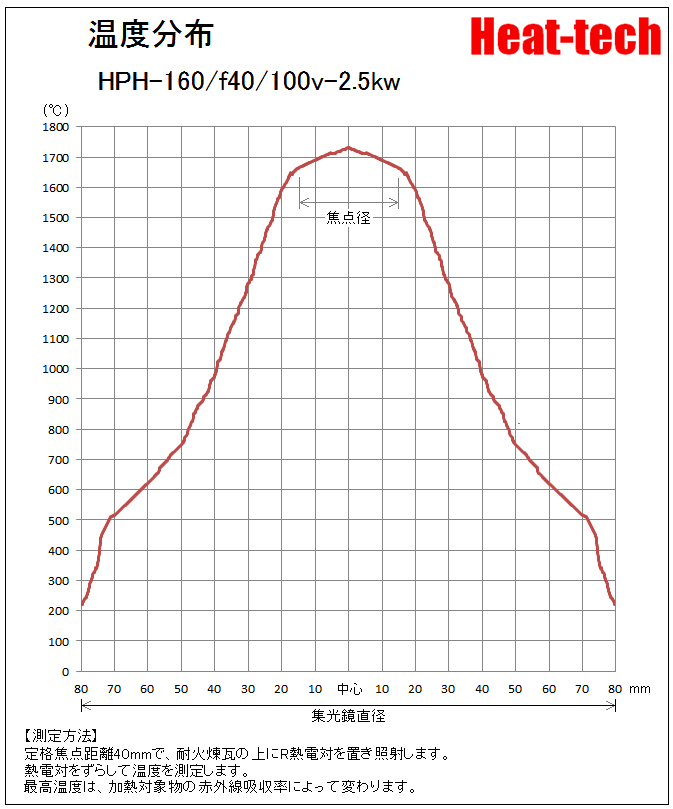

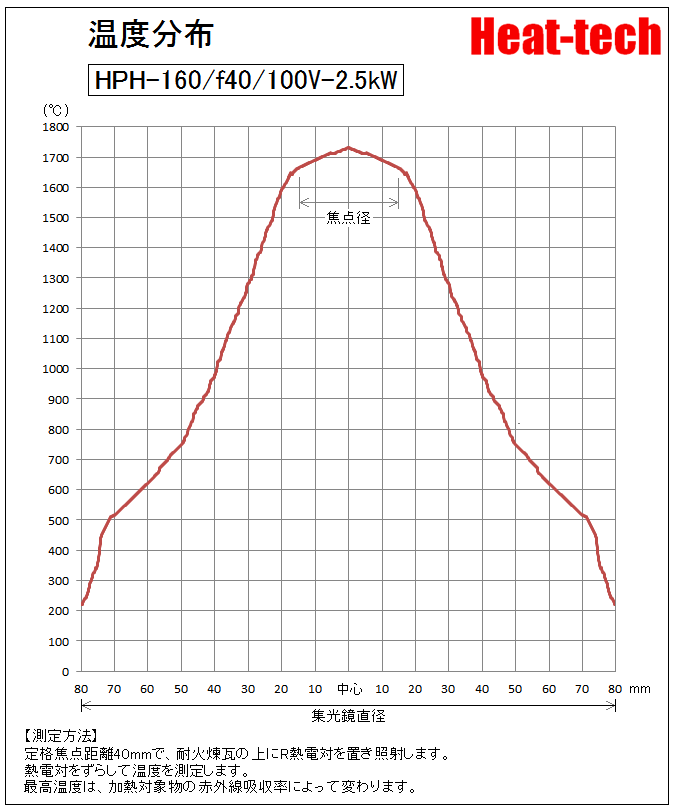

集光径は焦点距離40㎜で約φ24㎜。加熱対象物にもよりますが約1700℃まで加熱可能です。
ハンダ付けに使用した場合の所要時間は約５秒間です。

加熱温度は加熱対象物の種類により変わります。
加熱温度の制御は、照射時間制御、又は、電圧制御です。

※高頻度の点滅動作は寿命を低下させます。
電圧のスローアップとスローダウンは寿命を改善できます。

2)完璧なクリーン加熱を実現し、クリーンルームや真空中の加熱も可能です。

※真空曹の中に入れると、初期に無機接着剤からの若干のガス放出がありますので予め真空処理が必要です。
また真空中では熱放散が低下しますので、本体に水冷ユニットの設置が必要です。

3)従来は光ファイバーやレーザーでしか対応できなかった様な狭い場所の加熱も可能になりました。

光ファイバー加熱方式,レーザー加熱方式に比べ圧倒的な10倍以上の高効率,低コスト,省エネルギーであり、しかも安全性です。

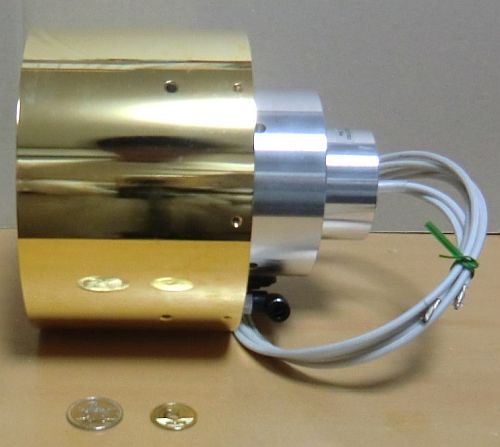

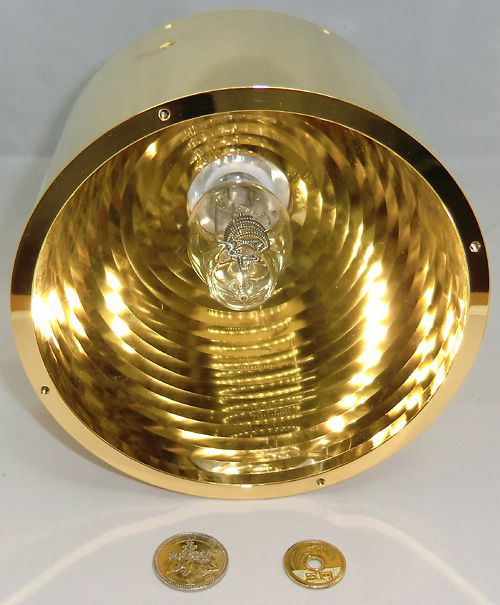

2.HPH-160の外形写真

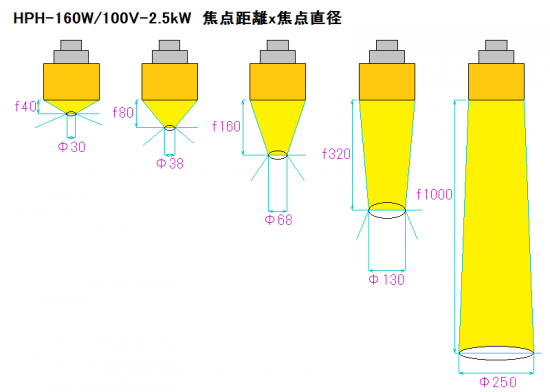

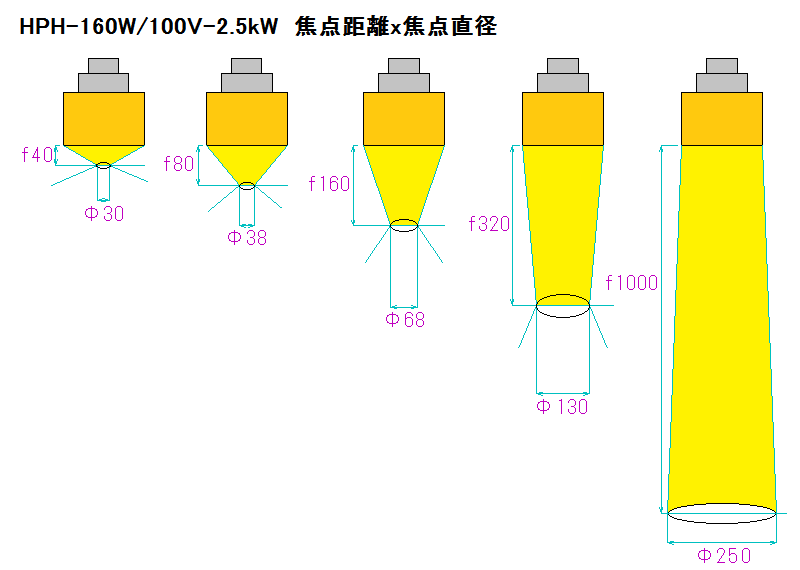

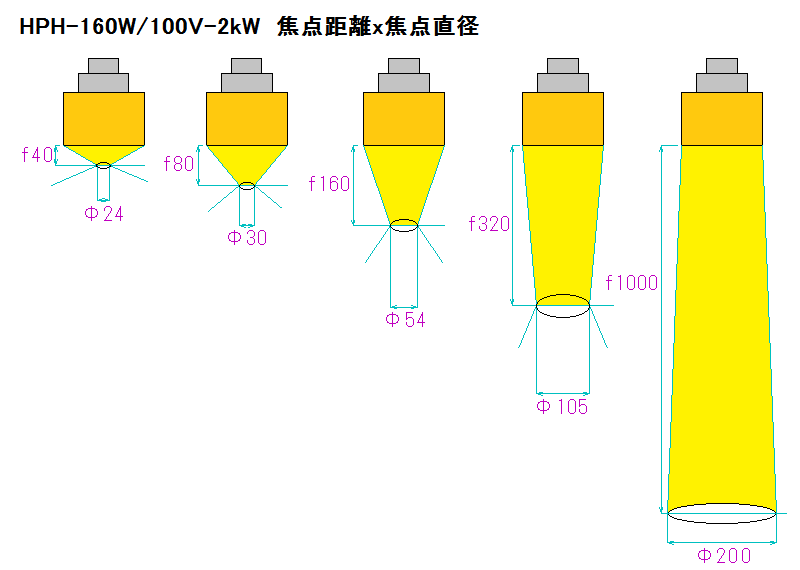

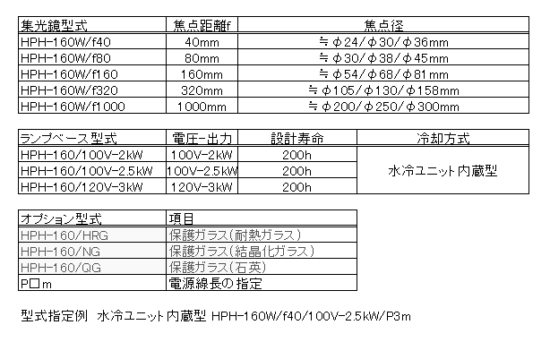

3.HPH-160の焦点距離と焦点径



ハロゲンポイントヒーターHPH-160/f40の焦点距離と焦点径

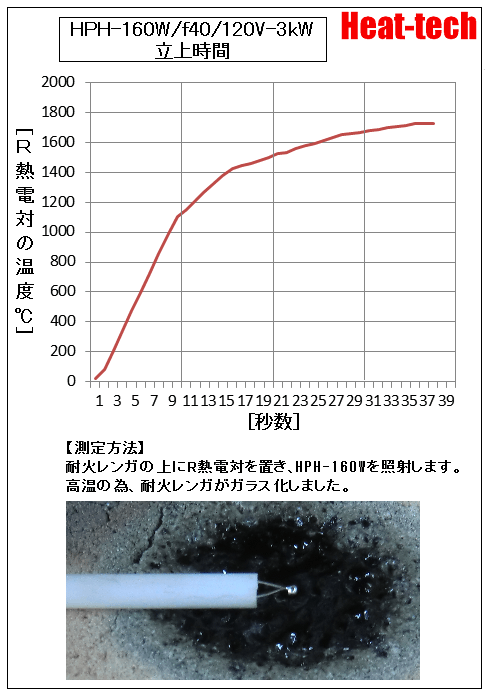

4.HPH-160の昇温時間

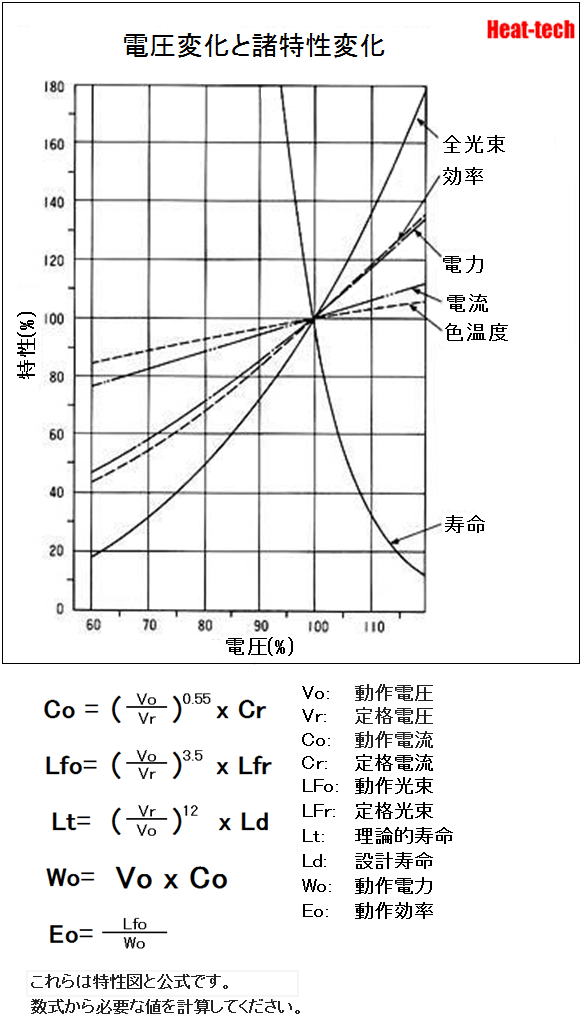

5.HPH-160の電圧と寿命

上図の様に、定格電圧から10%下げて使用すると、設計寿命が3倍に伸びます。
定格電圧から20%下げて使用すると、設計寿命が9倍に伸びます。

6.手動制御→HCVシリーズ

ハロゲンヒーター用　手動電源コントローラー　HCV シリーズの概要に移動

7.自動温度制御→HHC2シリーズ

高機能 ヒーターコントローラー HHC2 シリーズの概要に移動

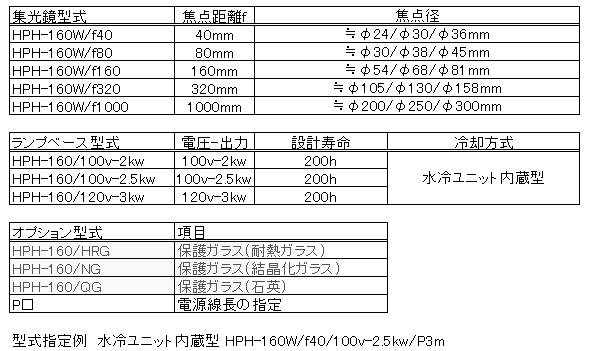

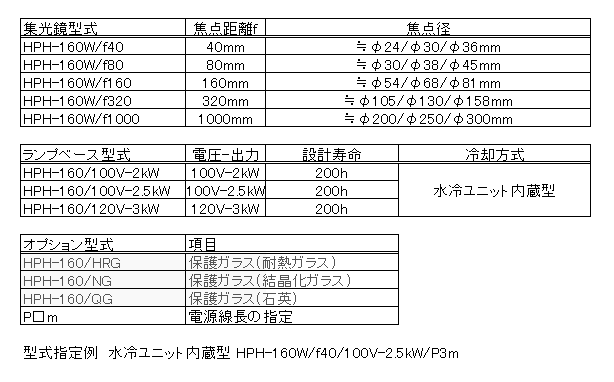

8.HPH-160の構成

HPH-160は集光鏡とランプベースを組合せ、電源線の長さを指定して使用します。

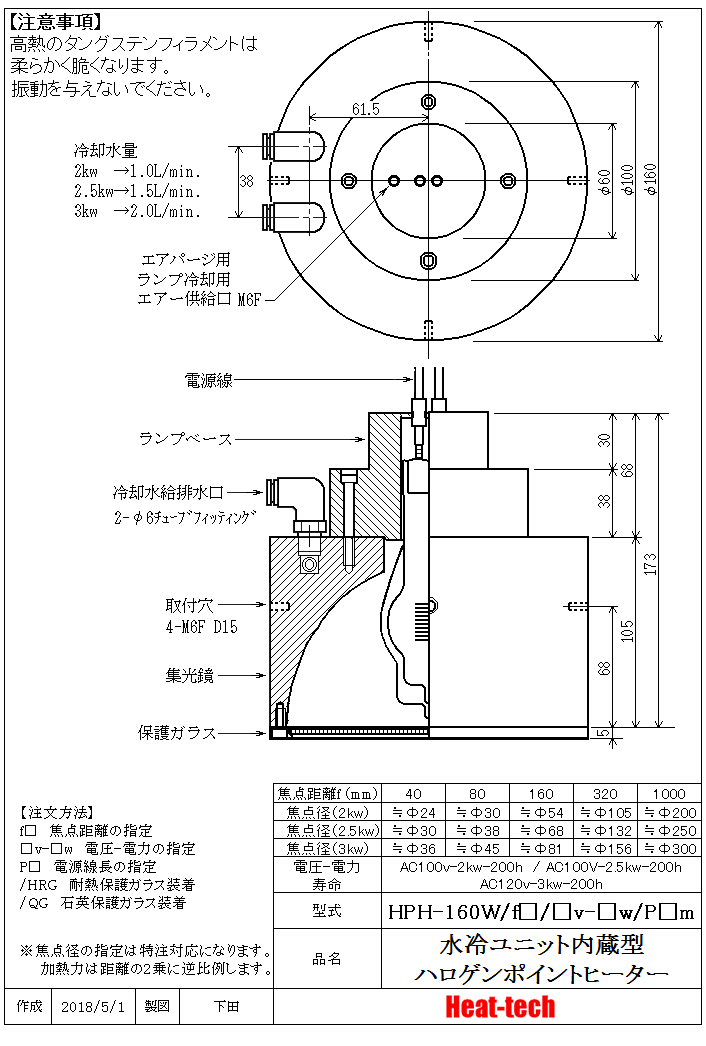

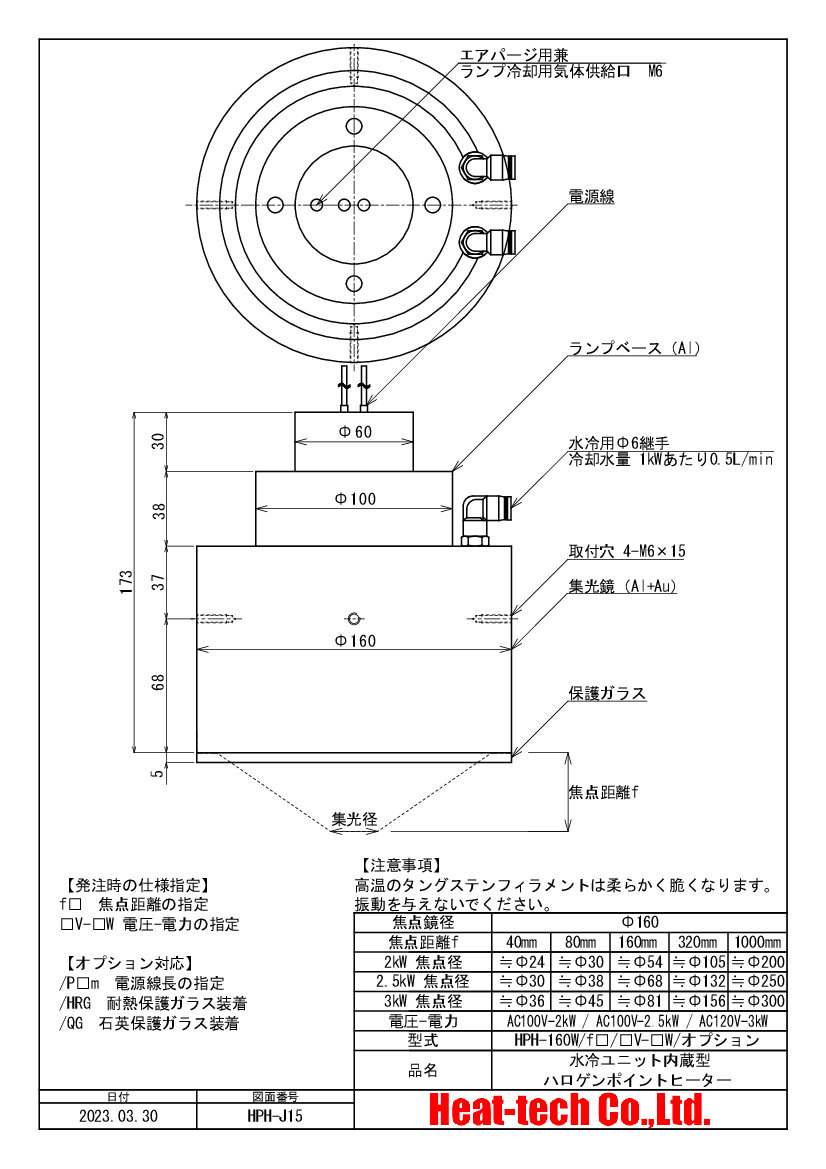

9.HPH-160の外形図



ハロゲンポイントヒーターPDFカタログのダウンロードはこちら
