2-5.CT入力、SDCを電力監視機器として使用する方法

このページの目次

【　概要　】

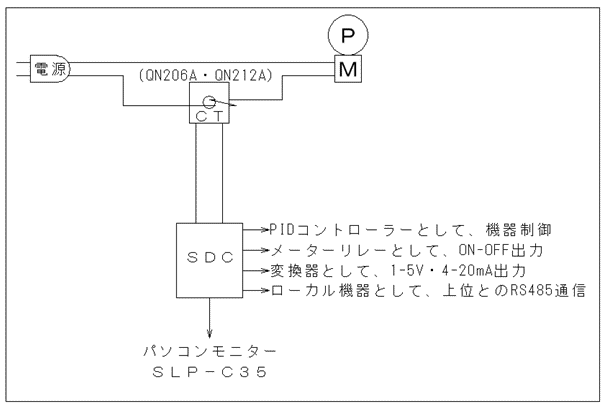

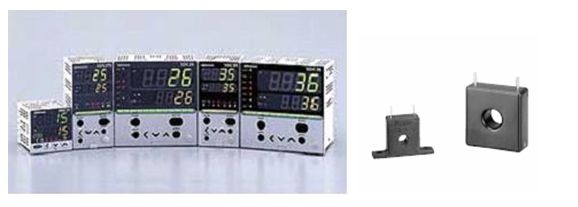

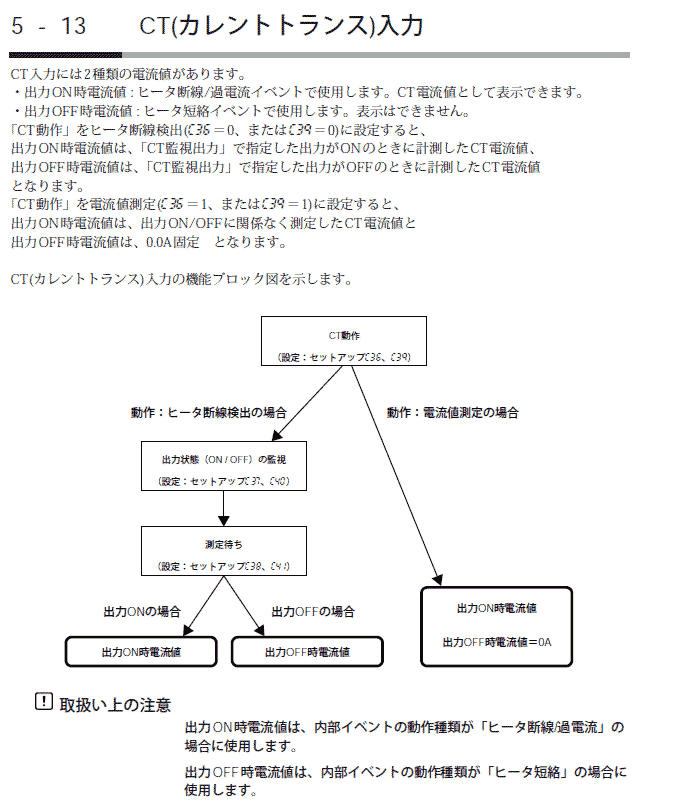

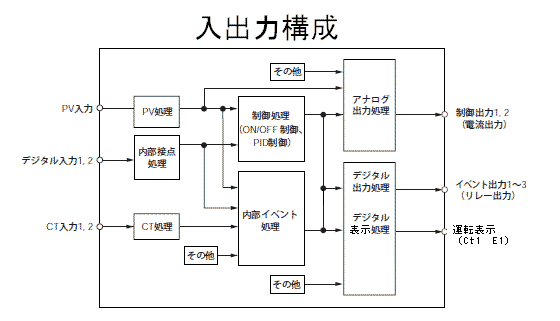

SDCのCT：カレントトランス入力を利用して、電流モニターとして使用出来ます。
ヒーター・ポンプ・モーター・照明の電流使用量をモニターして電力監視や電力制御に役立てることが出来ます。

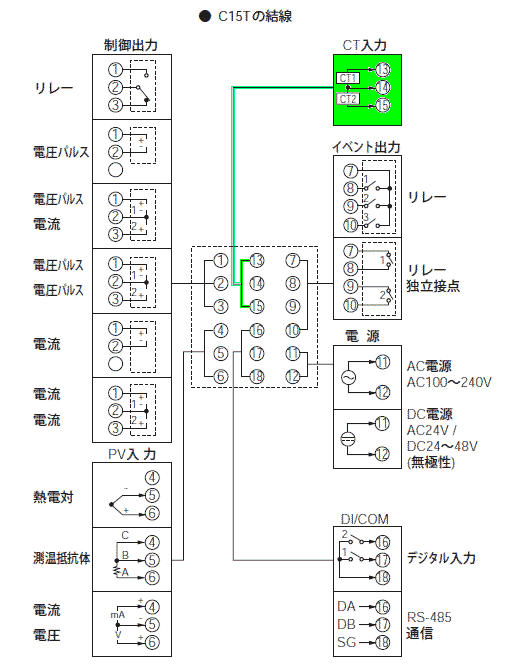

C15Tの末尾4桁の数字部分が、02□□、03□□、05□□、06□□を選択して下さい。

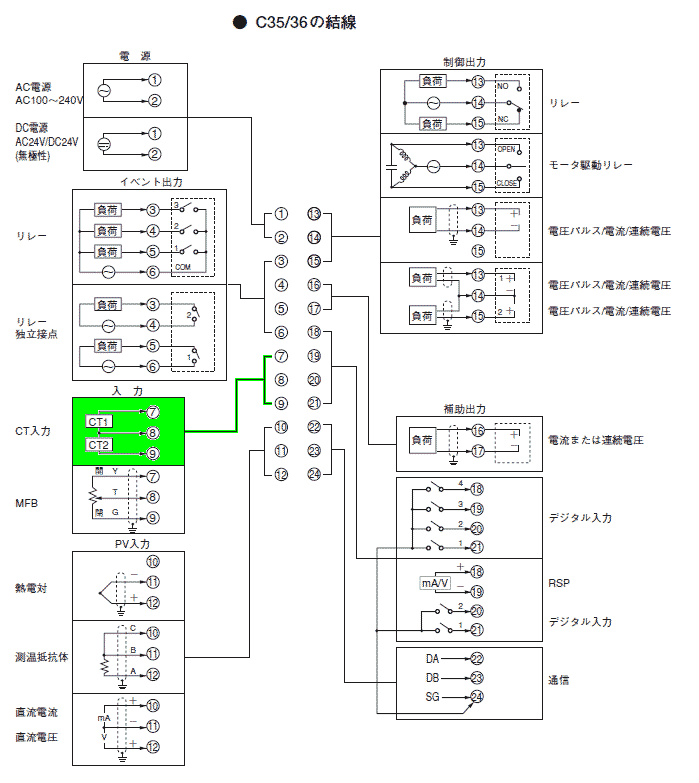

末尾4桁の数字部分が、□1□□、□2□□、□3□□、□4□□を選択して下さい。

*SLP-C35通信端子は全機種標準装備です。

*上記型式には、リレー出力が自動的に選択されます。

*電圧・電流・RS485出力は必要に応じて選択してください。

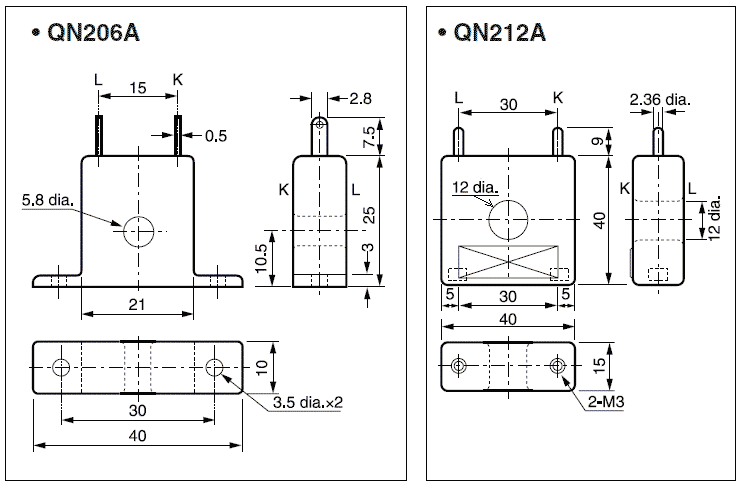

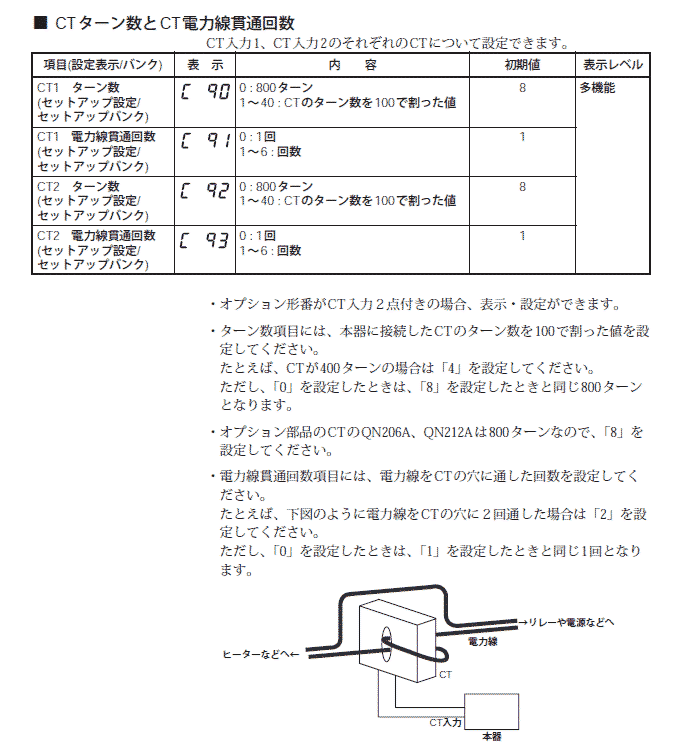

・カレントトランスQN206A/QN212Aには負荷電流の流れる導線を貫通させて下さい。

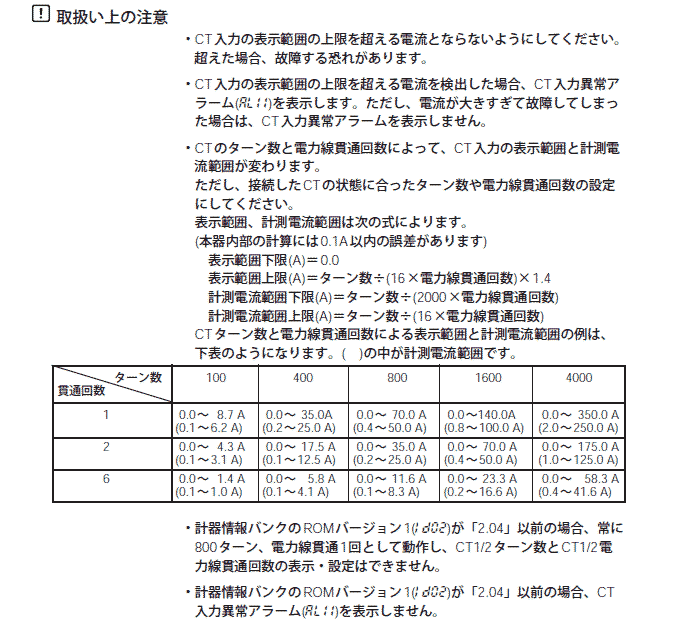

・負荷電流は仕様に記載した許容電流を超えて使用しないで下さい。
過電流過電圧によりSDCを破損することが有ります。
・カレントトランス入力は位相角制御に使用出来ません。

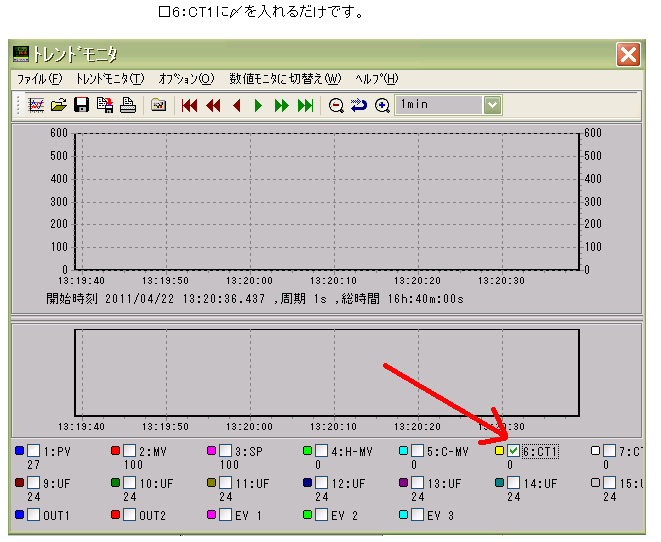

全機種にパソコンローダポートが標準で装備されていますのでパソコンローダを使用することで煩わしかった初期設定から開放されます。
パソコンとSDC間は専用コネクタで接続します。丸ピンコネクタなので極性がなく簡単に接続できます。

SDC15とSDC35/36はキー入力方法は同じです。

*CT2の説明は省略します。

入力機器の断線警報を表示させない方法。
他の入力機器が無い場合は、熱電対入力タイプを選択して、⑤⑥端子を短絡して下さい。
AL01-1340が消え、SDCの背面端子付近の温度が表示されます。

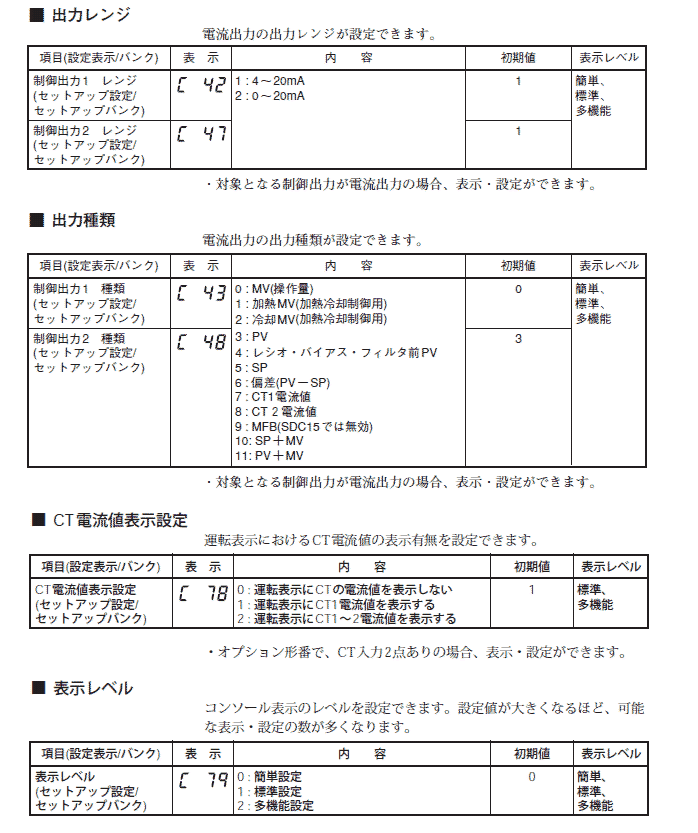

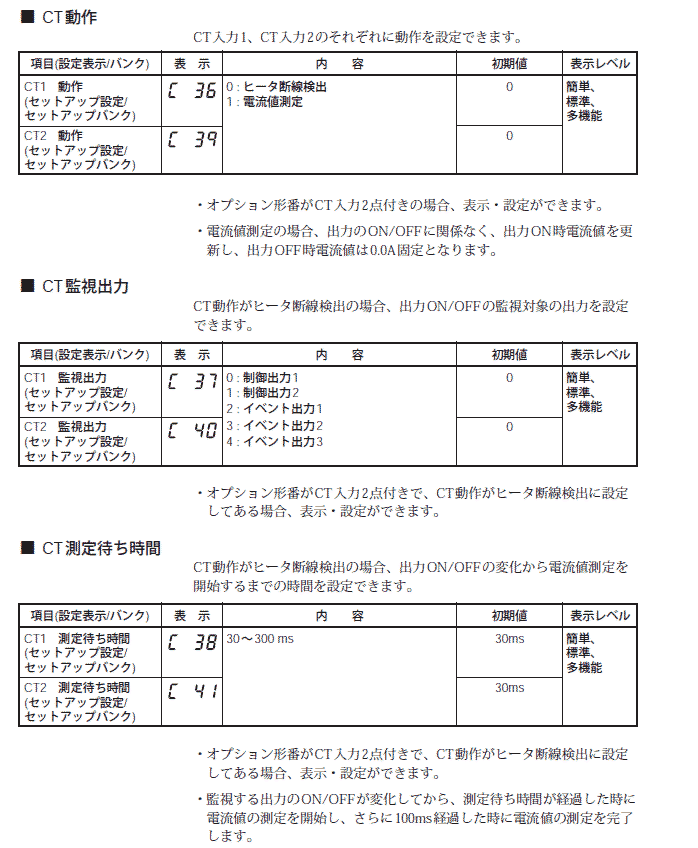

多機能設定を使用する為、表示レベル：C79→2

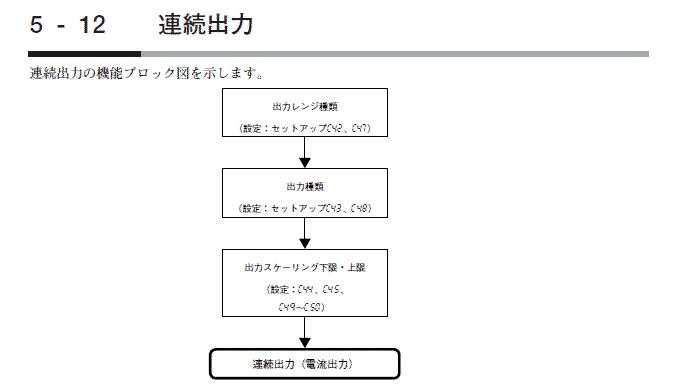

制御出力1の出力形態を4-20mAに設定します。　C42→1
（SDC35/36で連続電圧出力機を選定している場合は1-5Vが設定できます。）
電流出力の内容を、CT1に設定します。C43→7
対象となる制御出力が電流出力の場合、表示・設定とスケーリングが出来ます。
運転表示のCt1電流値表示を有効にします。C78→1
上記の設定後、（para）キーを押して、Ct1表示にすると、CT1の電流が表示されます。

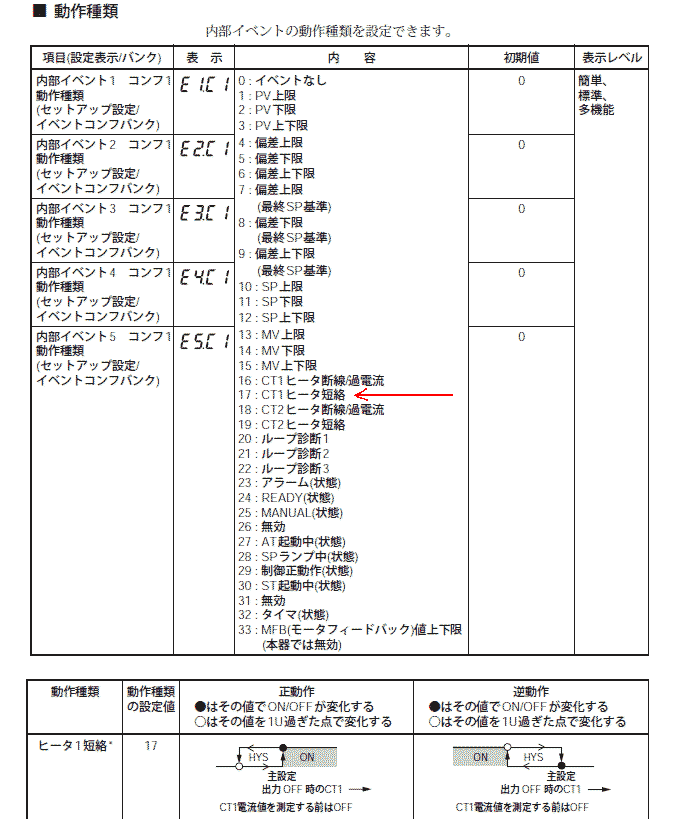

内部イベント1コンフ1にCT1の短絡値設定機能を設定します。E1.C1→17

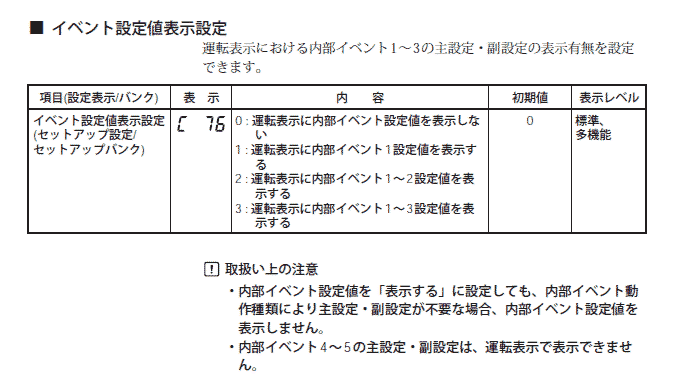

運転表示部に内部イベントE1（CT1の短絡値設定機能）を表示させます。C76→1
上記の設定後、（para）キーを押して、E1表示にすると、CT1電流のONｰOFFしきい値が設定できます。
