5-2.赤外線乾燥の熱収支式

このページの目次

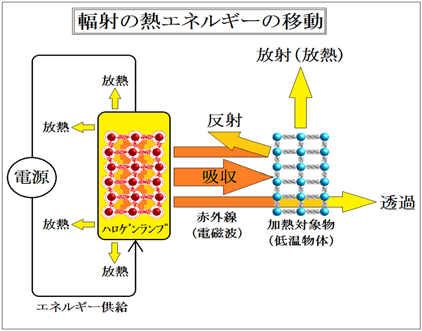

電源から供給された電気エネルギー（電力)は、発熱体から電磁波となって飛び出します。
電磁波には各種の波長が存在しますが、加熱に一番有効なのは赤外線です。
高熱側（ヒーター）から輻射された電磁波を低熱側（加熱対象物）が吸収することが赤外線加熱です。

5-2-1.ヒーターの効率Heは下の式で求められます。

He = ( R + A + T) / P

書き換えると

He = ( P - Hl) / P

He:ヒーターの効率
Hl:ヒーターの放熱ロス
R :反射率
A :吸収率
T :透過率
P :電力

ハロゲンヒーターのHeは約85%で各種のヒーターの中で一番の効率を誇っています。

Oe = A - Ol

Oe:加熱対象物の加熱効率 A :吸収率 Ol:加熱対象物からの放熱ロス

※各物質の赤外線吸収率は「遠赤外線の科学 – 6.遠赤外線の吸収率」をご参照ください。

J = Ow x cv x Ot

Ow:加熱対象物の質量 cv:加熱対象物の定積比熱 Ot:上昇温度幅

Ph　= J/ ( He x Oe ) / ( P x Ar)

Ar:有効照射面積比

ヒーターの照射面積に比べ加熱対象物が大きいときはArは100%です。

ヒーターの照射面積に比べ加熱対象物が小さい上の写真ではArは約40%です。
